みなさん、こんにちは。基礎用語、案内役のあるるです。

今回注目する基礎用語は、コチラ！
↓↓↓
今月の基礎用語：カ　＃014
荷重（load）

あるる「うんしょ、よいしょ・・・」

博士「あるるよ、朝からセイがでるのぅ。本の整理か？」

あるる「はいっ！　読書の秋なので、取り出しやすいように整理してるんです。前回の失敗を糧に、今日は詰め込みすぎないよう、ちゃんとスキマを活かした配置にしておりま〜す♪」

博士「ふぉっふぉっふぉっ。そうじゃった、そうじゃった。あの時は本棚がピキピキ、ミシミシ、悲鳴をあげておったのぅ（笑）」

あるる「大事なのは荷重・・・ですよね」

博士「おお、えらいぞ、あるる。ちゃんと覚えておるのだな。そうじゃ、荷重じゃ」

あるる「そうそう荷重。荷重が大事。かじゅう、かじゅう・・・」

博士「・・・」

あるる「かじゅうかじゅう言っていたら、なんだか喉が渇いてきちゃいました」

博士「やはりそうきたか。荷重からの果汁、そしてジュースなのじゃろう？」

あるる「さすが博士、なんでもお見通ですね」

博士「当たり前じゃ。よし！それではリクエストにお応えして、美味しい果汁100％のジュースをご馳走しよう」

あるる「やったー＼(^o^)／」

博士「ただし・・・『荷重について』の復習をしてからじゃ」

あるる「ええーーーー」

物体に外部から加わる力を「荷重」と言い、

それとつりあうために物体内部に生じる力を「応力」と言います。

「応力」については、いまさら聞けない基礎用語【オ】＃011　応力で、説明したので、今回は、この「荷重」について、色々な方向から分類して説明します。

まずは力がかかる「方向」による荷重の違いを説明しましょう。

力の働く方向により5種類の荷重があります。

① 引張荷重------材料を伸ばす方向、軸方向に働く荷重

② 圧縮荷重------材料を押し潰す方向、軸方向に働く荷重

③ せん断荷重----はさみで切るように働く荷重

④ 曲げ荷重------材料を曲げる方向に働き、内部に引張荷重と

　圧縮荷重が同時に働く荷重

⑤ ねじり荷重----材料をねじる方向、軸に直角方向のモーメントとして働く荷重

①②④は材料の分子間距離を変化させる方向に働き、

③⑤は分子をずらす方向に働きます。

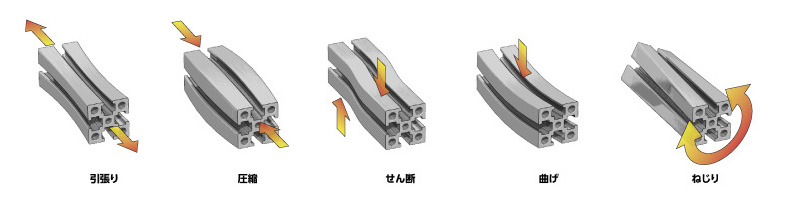

かかる「方向」による5種類の荷重

続いて、力がかかる「速度」による分類です。

こちらは「静荷重」と「動荷重」の2種類あり、動荷重はさらに細かく分けられます。

かかる「速度」による荷重の分類

最後に、力が「作用する」状態による分類です。

こちらは2種類。

①集中荷重------１ヶ所に集中して作用する荷重

②分布荷重------分散して作用する荷重

実際の構造物ではこれらが複合してかかります。

構造物の設計では安全率を考慮しますが、

静荷重---３～４

片振り荷重---５～６

両振り荷重---８～１０

衝撃荷重-----１２～１５

を目安とし、実際には実績や経験も考慮して決める必要があります。

たとえば、「100Nの荷重に耐えられる架台」と言っても、それがどのような荷重なのかで、選定する部材は大きく異なります。

あるる「ふーっ・・・博士、どうでした？　やり切りました！」

あるる「それではそろそろ、かじゅう・・・」

あるる「あれ？　博士がいない！　まさか、約束を忘れて、どこかに行ってしまったのでは？！」

あるる「え〜〜〜〜、博士ぇ〜、どこですか〜〜〜？？

あるる頑張ったのに〜。あーん、喉乾いた〜。えーん、カラカラだよぅ〜」

・・・

博士「またせたな、あるるよ」

あるる「あ、博士っ！　もう、忘れてどっか言っちゃったかと思いましたよ〜」

博士「思っていたより絞るのに手間取ってしまってな。ほれ、どれも果汁100％のジューズじゃ。
好きなのから、召し上がれ♪」

あるる「わーい、やったー＼(^o^)／　これはりんごでしょ。こっちはオレンジ。
これはバナナかな？　これは・・・？」

博士「栗じゃ。これも旬のモノじゃからな」

あるる「栗？！」

博士「実験してみたが、こればっかりは汁が少なくてのぅ。
果汁100％とは行かなかずに、牛乳を入れたが、結構いけるぞ」

あるる「博士にとってはなんでも実験なんですね。さすがチャレンジャー・・・」

博士「ふぉっふぉっふぉっ。そんなに褒めるでない」

あるる「（いえ、褒めてませんけど。。。）ん？！　栗ジュース、めっちゃ美味しい＼(^o^)／
