【Q】エアーシリンダ―を取り付ける際、強度はどう考えれば良いのでしょうか?
アルミアングルにエアーシリンダ―を取り付けたいのですが、
その強度はどのように考えれば良いのでしょうか?
【A】通常の片持ち梁の計算で検討して構いません。
ご質問ありがとうございます。

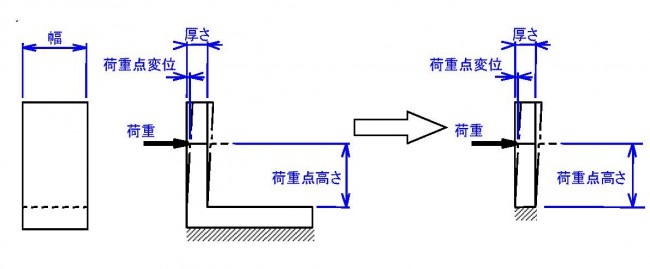

アルミアングルを、下図のように立ち上がり部を単純なフラットバーと考え、
通常の片持ち梁の計算で検討していただいて構いません。
![アングルとフラットバー](/data_wp/2016/03/d4cae36cb499b4ed5fefb9feecc1522e-650x269.jpg)

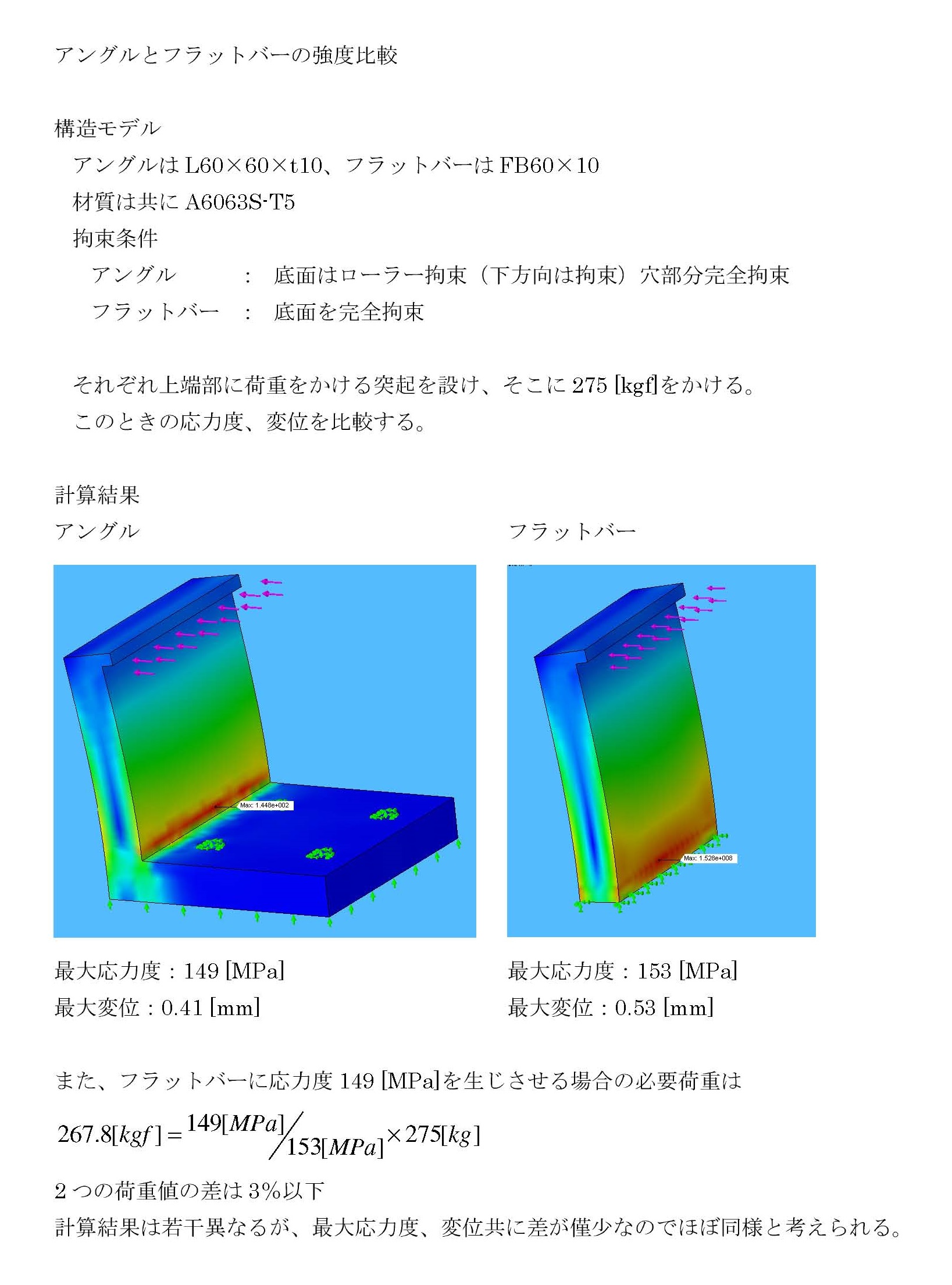

以下は解析結果ですが、この考え方でも微細な誤差しか生じないことを確認しております。
尚、剛性不足の場合はリブ等を取り付けてください。
![アングルとフラットバーの強度比較](/data_wp/2016/03/e89c83cd8843246e8187f410afd6d1501-444x600.jpg)
