アルファフレームを利用してコンベアを製作する場合など、軸受を取り付ける簡単な方法があります。

それは、コンベアのアクセサリーとしてカタログに掲載している

ベアリングホルダー「CHBシリーズ」「CHNシリーズ」を利用する方法です。









CHBタイプは、フレーム側面から出っ張りますが剛性があり、

CHNタイプは、フレーム側面と同面になるものです。

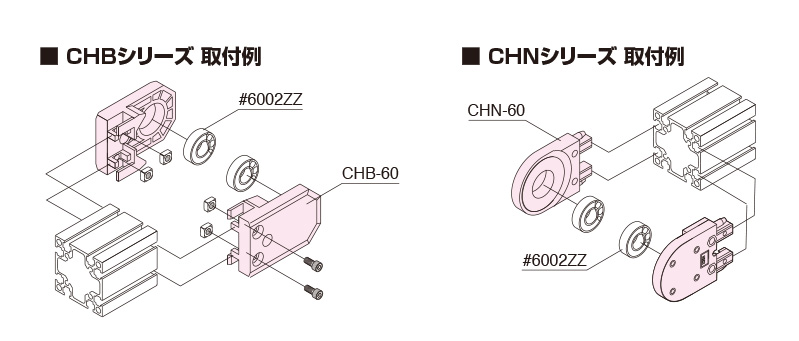

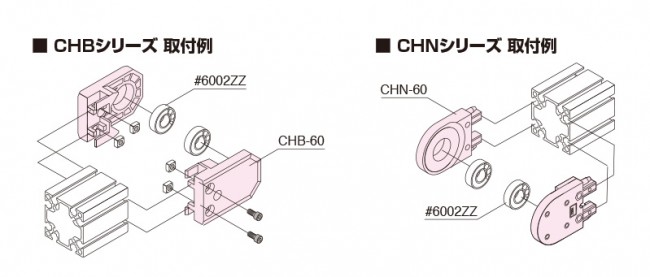

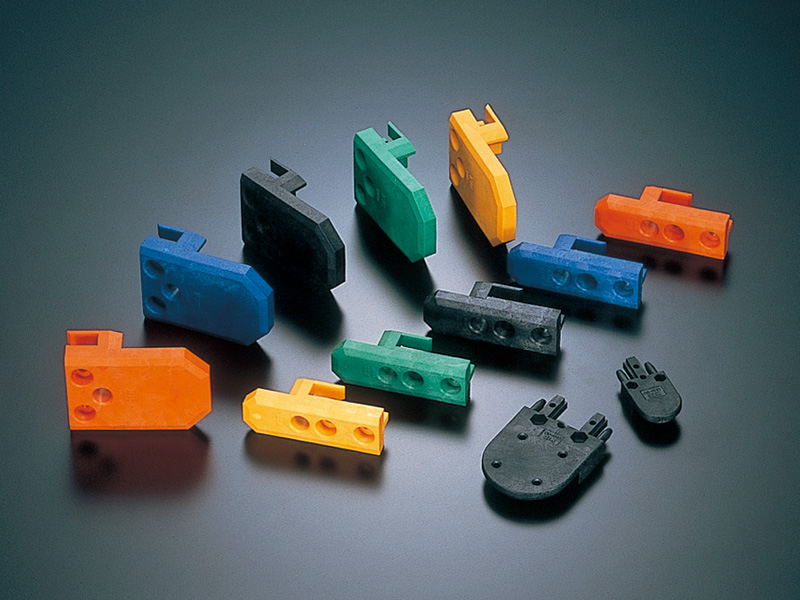

ベアリングホルダー「CHBシリーズ」「CHNシリーズ」





CHB-60、CHN-60は、M6フレームの2列溝に適合し、

#6002の軸受がセットできます。

CHB-30、CHN-30は、M6フレームの1列溝に適合し、

#608の軸受がセットできます。

ともに軸中心に穴加工することで外側へ軸を通すこともできます。

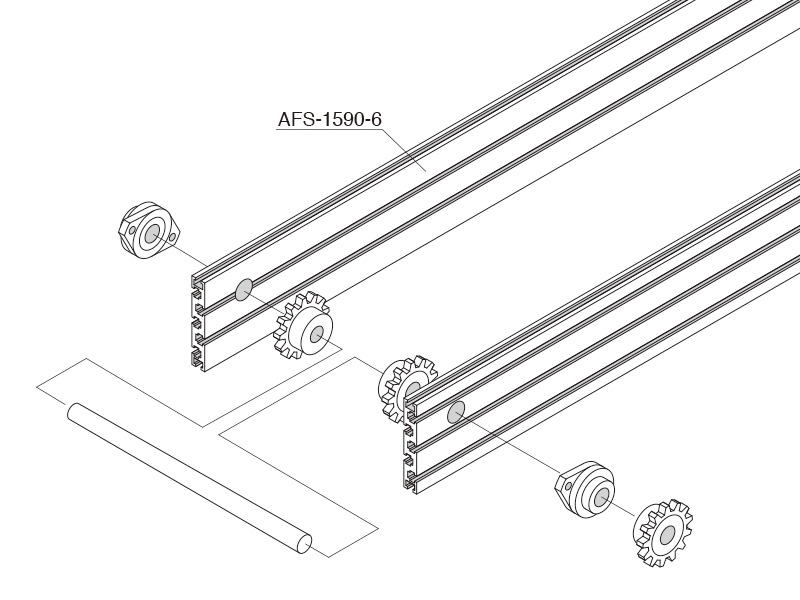

また、AFS-1590-6などを側板としてコンベアを製作する場合には、

ナット溝の中央に貫通穴を開けてシャフトを通し、ヒシフランジユニットを取り付ける事が出来ます。





コンベア以外にも、このような方法で簡単に低コストで、回転軸を設けることが可能となります。
