みなさん、こんにちは。基礎用語、案内役のあるるです。
今月注目する基礎用語はコチラ！！
↓↓↓
今月の基礎用語：キ＃025
許容荷重（きょようかじゅう）
（Load Capacity）

博士「おーい、あるるよ。この扉の蝶番が外れておるぞ〜」

あるる「そうなんですよ、博士。この前とれちゃって。バタンバタンしてて、危ないですよね。ほら・・・」
（バタバタ）

博士「『許容荷重』の面から考えても、早く直しておかなくてはのぅ」

あるる「えっ？　博士、今、なんと？（キラン☆）」

博士「えっ？」

あるる「『巨峰の果汁」とおっしゃいましたか？！（キラキラン！☆☆）」

博士「おお、そろそろ巨峰の季節じゃのう。わしも葡萄は大好きで・・・って、巨峰の果汁ではない。許容荷重じゃ」

あるる「なーんだ、聞き間違えか・・・（パタンパタン）」

博士「それにしても、あるるよ。このちょっとした違いを食べ物に結びつけるとは、もはや才能じゃのう。ふぉっふぉっふぉっ」

あるる「あざーっす」

博士「よし、しっかり復習したら、みんなで巨峰を食べようではないか」

あるる「やったー＼(^o^)／　がんばりまーす！」

今回は「蝶番（ちょうつがい）」についてお話しします。

「丁番（ちょうばん）」という表記を使っている場合もありますが、NICでは「蝶番（ちょうつがい）」という表記で統一しています。

蝶番は『アルファフレーム総合カタログ』の「アクセサリー一覧」に掲載しています。ご参照ください。

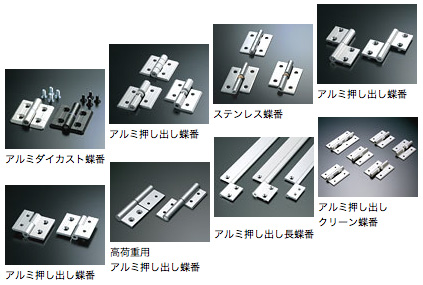

蝶番のいろいろ

蝶番には許容荷重が表示されていますが、2個使用時となっています。

今回はこの意味について説明します。

蝶番の許容荷重は、標準的な使用方法での扉の質量となっています。

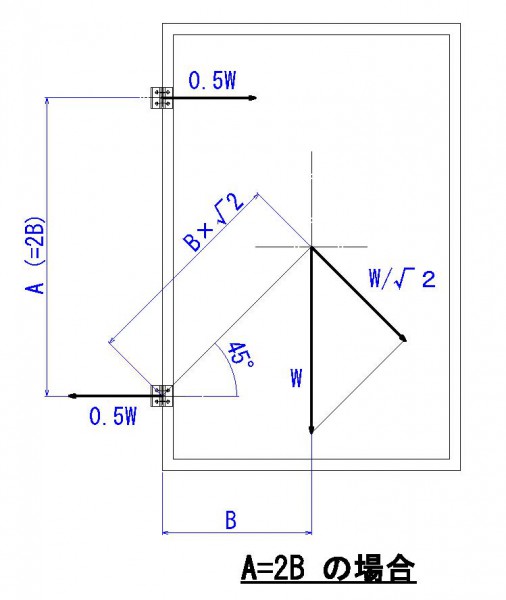

標準的な使用方法とは、縦使い（扉の側面に蝶番が付いている）した場合で、A＝2×Bの場合です。

A：蝶番の取付ピッチ

B：蝶番の回転軸中心から、扉重心位置までの寸法

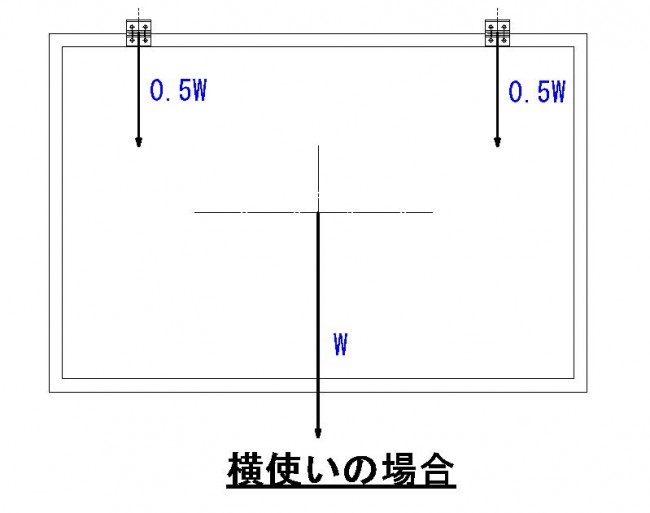

蝶番を横使い（扉の上側または下側に蝶番が付いている）した場合には、取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。

縦使いにおいてA≧2×Bの場合は安全側となりますが、

A＜2×Bの場合には、許容荷重を小さく見る必要があります。

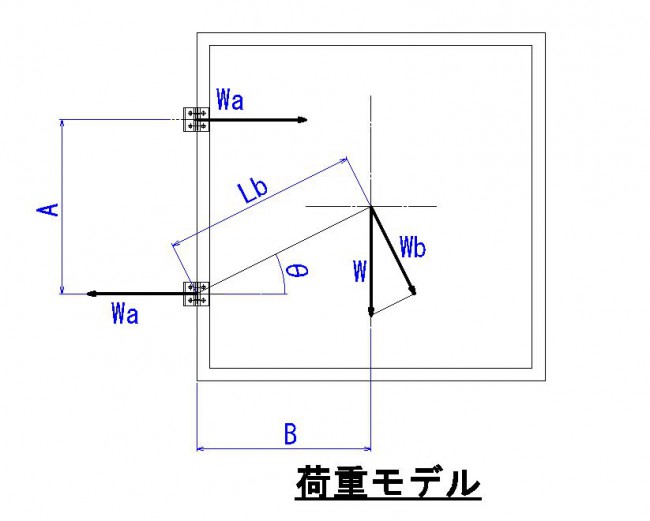

これを検討すると

WとWaの関係を導く

θ＝tan-1(0.5A/B)

Wb＝W・cosθ

Lb＝B/cosθ

Wa＝Lb・Wb/A

これを解くと

Wa＝W（B/A）

と、シンプルな比であることがわかります。

許容荷重は、A=2Bの場合なので、許容荷重値に係数kとして

k＝A/2B

を乗じた値が、許容できる扉の質量と言うことになります。

例として、A=Bであれば

k＝1/2

となり、表示許容荷重の1/2ということになります。

蝶番の許容荷重は、扉の開閉頻度や取扱い方などによって大きく異なりますので、あくまでも参考値と考えてください。

なお、ガススプリングなど取り付けた場合には、もちろん別に検討する必要があります。

あるる「・・・」

博士「どうしたあるる、やけに静かじゃが」

あるる「いえね、最初にこの話を聞いたときは「蝶番」の読み方すら知らなかったんだなぁと思って」

博士「そうじゃった、そうじゃった。堂々と「ちょーばん」と読んでおった（笑）ふぉーっふぉっふぉっふぉ」

あるる「もう、博士ったら、笑すぎですよー」

博士「それから考えると、あるるもずいぶん成長したのぅ」

あるる「ありがとうございます！　じゃ、ここの蝶番の修理はあるるにお任せを。しっかり直しておきますから、博士は早く「巨峰」の準備を・・・
