【Q&A vol.92】コンベアフレームACSR-6090-6、ACSR-2268-6の使用方法について教えてください。

公開日時:2020/11/25

【Q】コンベアフレーム「ACSR-6090-6」「ACSR-2268-6」の使用方法について教えてください。

カタログ掲載の「コンベアフレーム」について質問です。

「ACSR-6090-6」「ACSR-2268-6」の使用方法について教えてください。

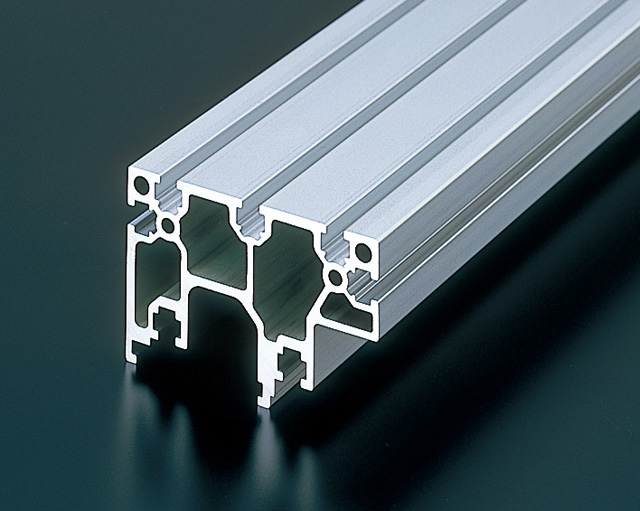

ACSR-6090-6

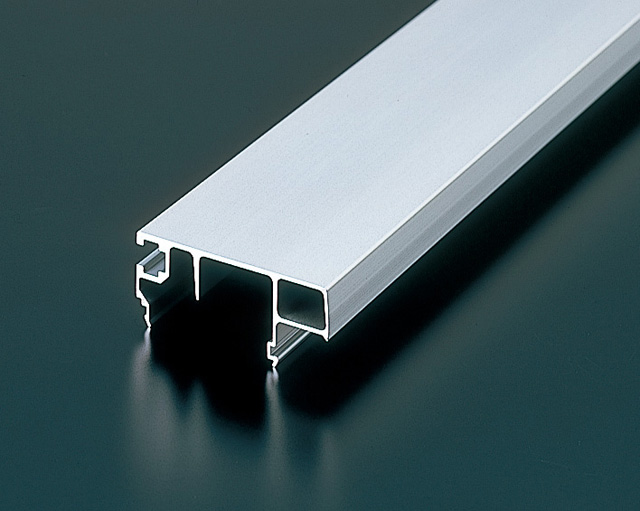

ACSR-2268-6

【A】ACSRシリーズは、サイドローラー付チェーンコンベア用のフレームです。

お問い合わせありがとうございます。


ACSRシリーズは、サイドローラー付チェーンコンベア用のフレームです。


40番と50番用に使用できます。

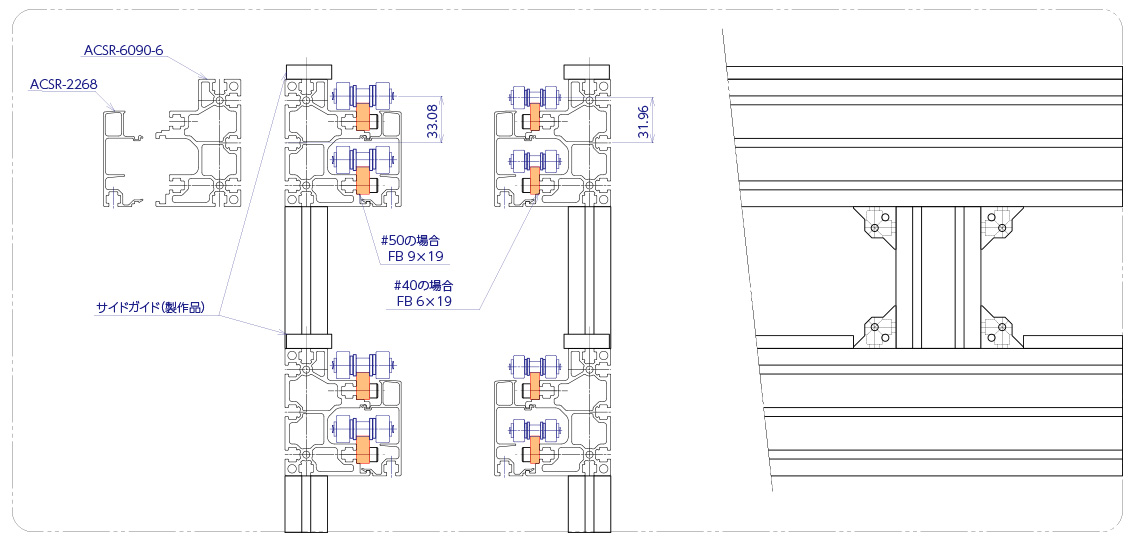

チェーンガイドとパレットのサイドガイドは市販のフラットバーを使用してFig.1のように構成します。



Fig.1

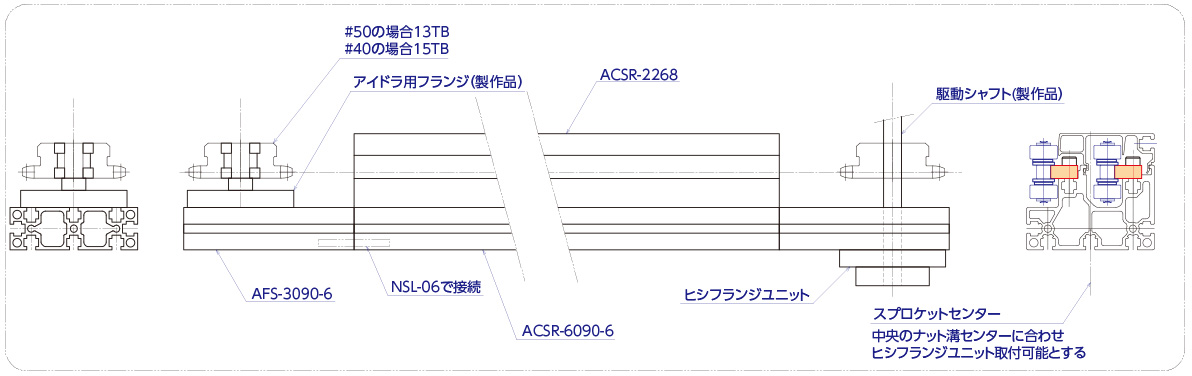

両端のスプロケット取り付け部は、AFS-3090-6を接続してFig.2のように構成します。

Fig.2

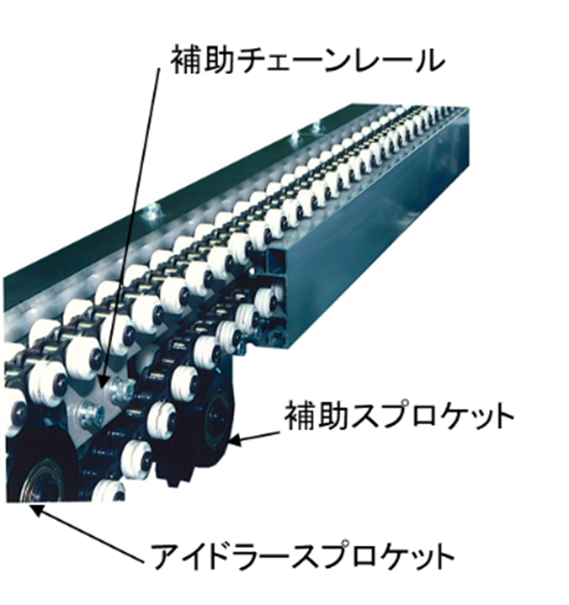

また、スプロケット径に対してフレーム高さを低くなるようにしていますので、スプロケット取り付け部には以下の写真のような補助スプロケット、またはガイドの設置が必要です。

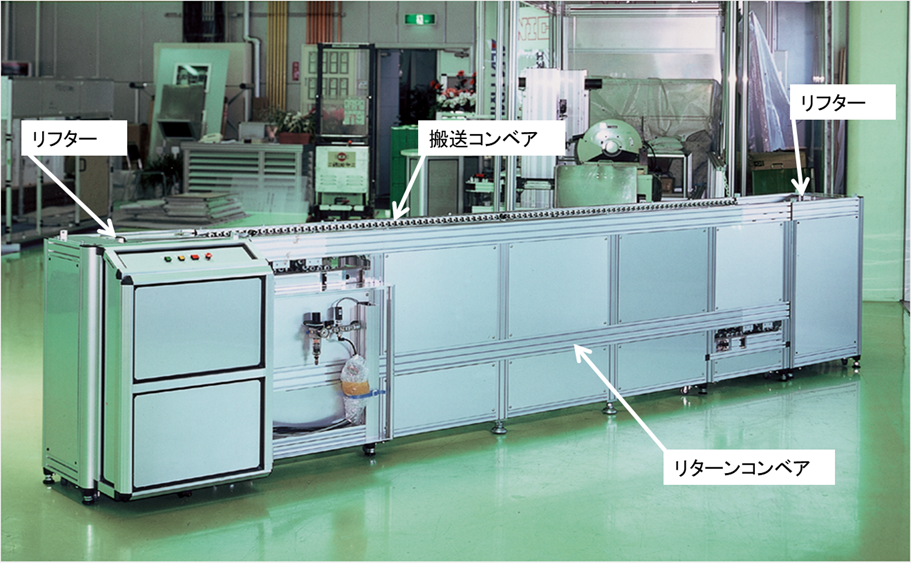

駆動部、従動部においては別に設計が必要となりますが、中間部においてはスタンド等の出っ張りがなく、全長に渡ってナット溝が使用できるものとなります。
