【Q&A vol.145】3本のフレーム組み合わせに対して、アースブラケット(ABLE)を1箇所に取り付けるだけでも導通は可能でしょうか?

公開日時:2025/04/30

【Q】3本のフレーム組み合わせに対して、アースブラケット(ABLE)を1箇所に取り付けるだけでも導通は可能でしょうか?

質問です。

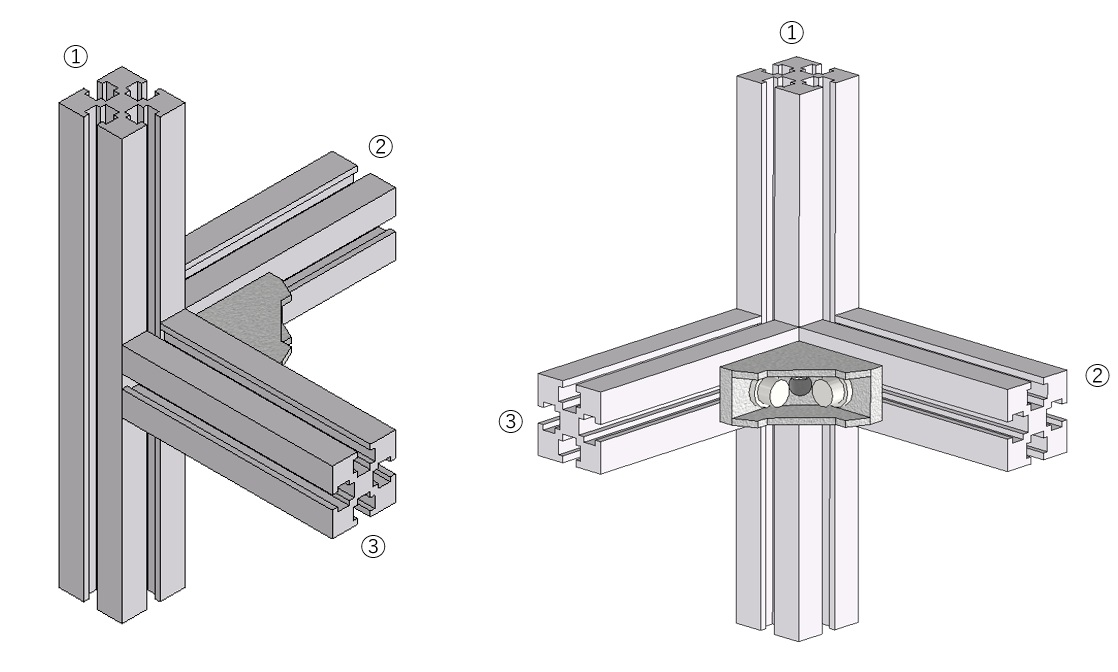

添付のような3本のフレーム組み合わせに対して導通を取る場合、

①と②、①と③にアースブラケット(ABLE)を取り付けると思いますが、

① と②、①と③の箇所にはブラケットを配置できないため、

②と③だけにアースブラケット(ABLE)を取り付けるだけでも導通は可能でしょうか?

【A】表面被膜を破るまでホーローセットをねじ込むことにより、導通は可能となります

ご質問ありがとうございます。



3本のフレームを導通する場合の推奨する方法は、

①と②、①と③にアースブラケットを取り付けることになります。

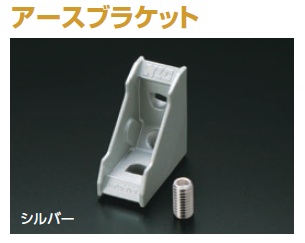

アースブラケット

しかし、① と②、①と③の箇所にはブラケットを配置できないとの事ですので、

この場合は、②と③にアースブラケット(ABLE)を取り付けて、

①の表面被膜を破るまで付属のホーローセットをねじ込むことにより導通は可能となります。
