【Q】アルファフレームの切断端面に部品を取り付けたいのですが可能でしょうか？



アルファフレームの切断端面に部品を取り付けたいのですが、可能でしょうか？

また、そのために自分でネジを追加工する事もできますか？





【A】はい。タップ加工可能な通し穴があり、取付可能です。

ご質問ありがとうございます。



アルファフレームの基本となるベーシックフレームの側面にはナット溝があり、

自由に部品の取り付けが可能です。



また、端面においても、タップ加工可能な通し穴がありますので、

部品を取り付けることができます。




端面に部品を取り付ける場合は、タップ加工が必要です。

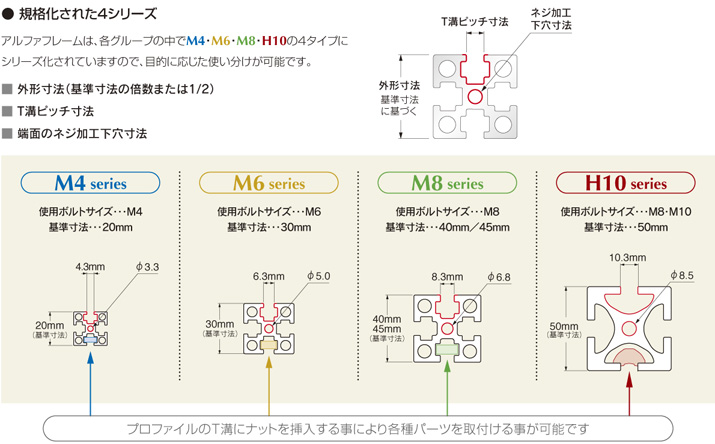

当社のフレームは、下記の様に規格化されています。

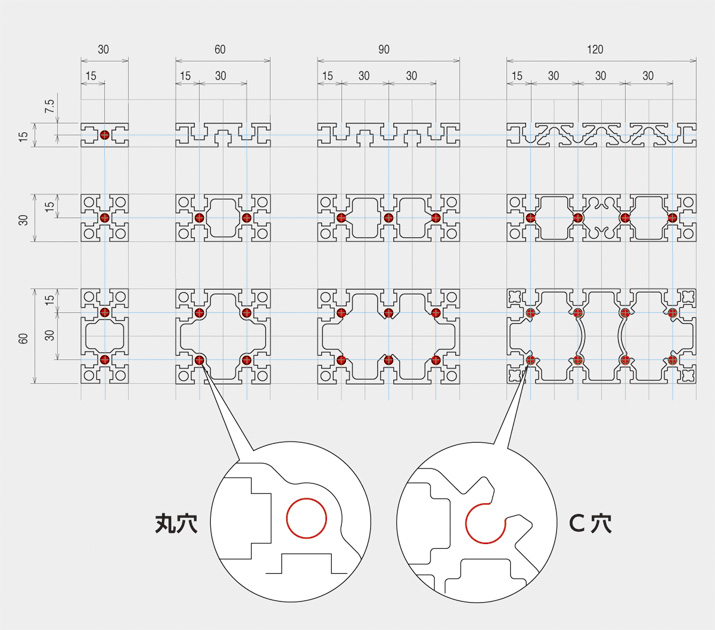

ほとんどのベーシックアルファフレームは、ナット溝の中心線の交点（下図の赤丸部）に、

その「穴」があります。



ですから、側面と同じピッチで取り付ける事が可能です。

以下はM6シリーズの例です。







発注方法としては、型式-長さの後に　T　または　W　と

追記していただくことで、当社で加工したものを出荷いたします。



例えば、AFS-3060-6で長さ1200mmのものに

片端面タップ加工する場合は
AFS-3060-6-1200-T



両端面タップ加工する場合は


AFS-3060-6-1200-W



となります。



もちろんお客様で加工していただくことも可能です。

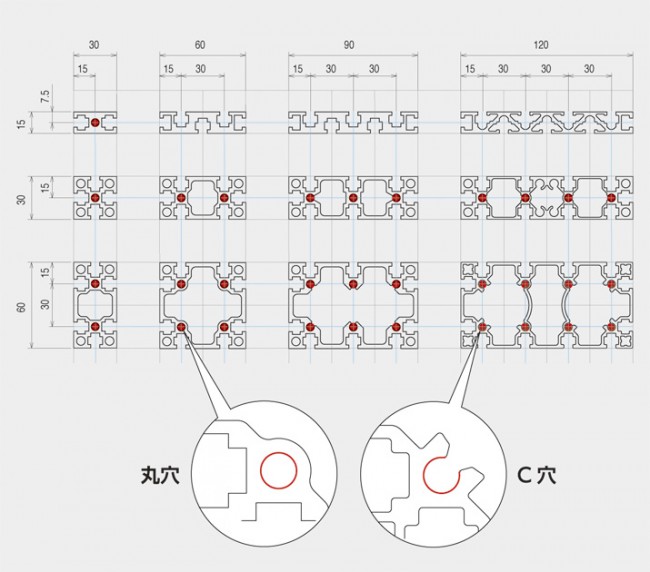

その場合には、フレームによっては丸ではなく

一部が切れたC型の穴がありますので、

「ストレートタップ」では引っかかって加工することができません。

その際は、「スパイラルタップ」をご使用ください。
