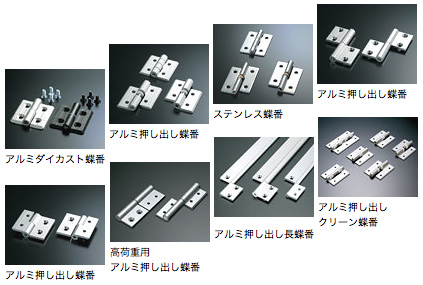

今回は「蝶番（ちょうつがい）」についてお話しします。



「丁番（ちょうばん）」という表記を使っている場合もありますが

NICでは「蝶番（ちょうつがい）」という表記で統一しています。

（アルファフレーム総合カタログP188～をご参照ください）









蝶番には許容荷重が表示されていますが、2個使用時となっています。

今回はこの意味について説明します。

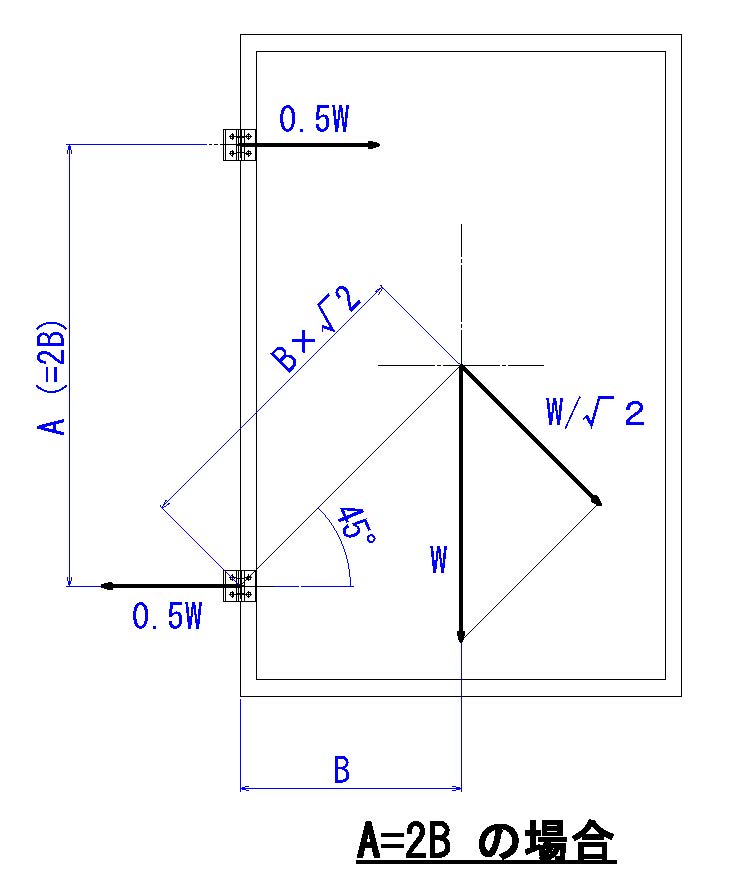

蝶番を2個使ったときの許容荷重



蝶番の許容荷重は、標準的な使用方法での扉の質量となっています。



標準的な使用方法とは、縦使い（扉の側面に蝶番が付いている）した場合で、

A＝2×Bの場合です。



A：蝶番の取付ピッチ

B：蝶番の回転軸中心から、扉重心位置までの寸法

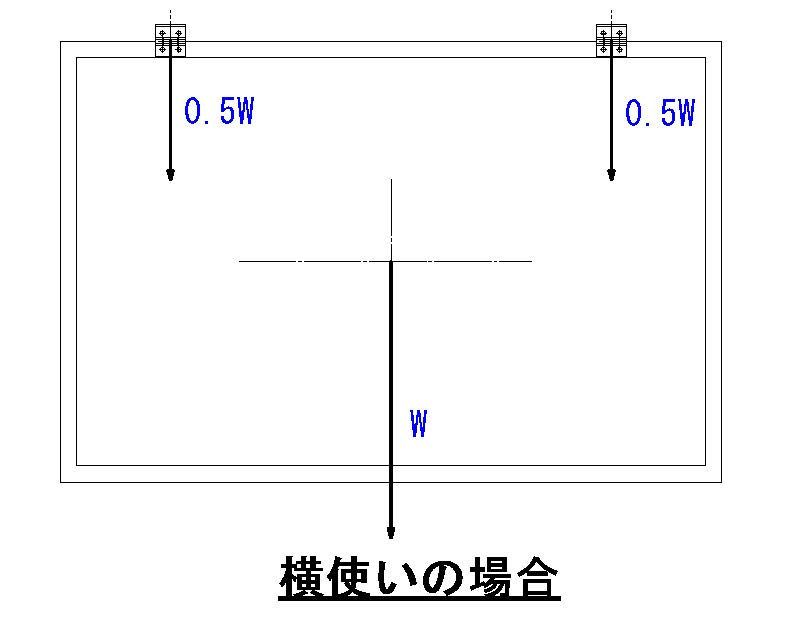

蝶番を横使い（扉の上側または下側に蝶番が付いている）した場合には

取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。







縦使いにおいてA≧2×Bの場合は安全側となりますが、

A＜2×Bの場合には、許容荷重を小さく見る必要があります。

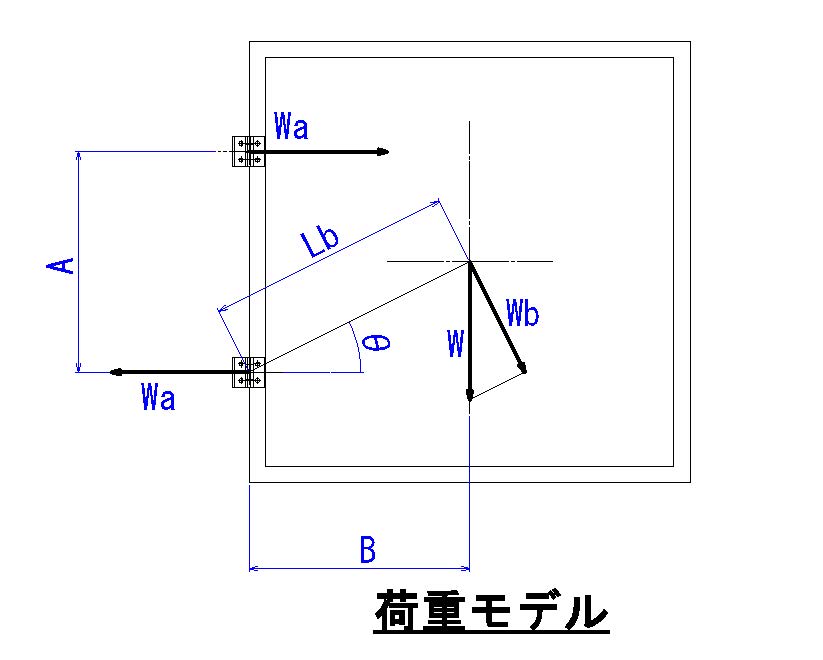

これを検討すると





WとWaの関係を導く

θ＝tan^-1(0.5A/B)

Wb＝W・cosθ

Lb＝B/cosθ

Wa＝Lb・Wb/A



これを解くと

Wa＝W（B/A）

と、シンプルな比であることがわかります。





許容荷重は、A=2Bの場合なので、許容荷重値に係数kとして

　k＝A/2B

を乗じた値が、許容できる扉の質量と言うことになります。



例として、A=Bであれば

　k＝1/2

となり、表示許容荷重の1/2ということになります。



蝶番の許容荷重は、扉の開閉頻度や取扱い方などによって大きく異なりますので、

あくまでも参考値と考えてください。



なお、ガススプリングなど取り付けた場合には、もちろん別に検討する必要があります。





あるる「・・・・」

博士「どうした、あるる。固まっているぞ」

あるる「・・・ちょっと計算に追いつかなくて・・・」

博士「ゆっくり理解すればよいぞ。マイペースが一番じゃ」

あるる「え？　一番？　あっ！　ひらめきました！

　“丁度いい具合にやるのが一番”ってことで「丁番（ちょうばん）」。なんちゃってぇ～」

博士「山田くぅ～ん、座布団一枚、持ってっちゃってぇ～」

あるる「えーーーっ。よくで来たと思ったのに・・・（しょぼん）」
