【Q&A vol.67】フレームを座グリ・タップ加工1穴でボルト締結する場合に、回り止めする方法はありますか?

公開日時:2018/10/29

【Q】座グリ・タップ加工1穴 ボルト締結時に、回り止めする方法は?

フレームを座グリ・タップ加工1穴でボルト締結する場合、回りを止める方法はありますか?

【A】樹脂板などのパネルまたはL型ナットを使用することで可能になります

ご質問ありがとうございます。



樹脂板などのパネルをナット溝にはめ込む場合は、その樹脂板がフレームの回り止めになりますが、

そうではない場合で、フレーム外形からはみ出さずに回り止めを行う方法をご紹介します。

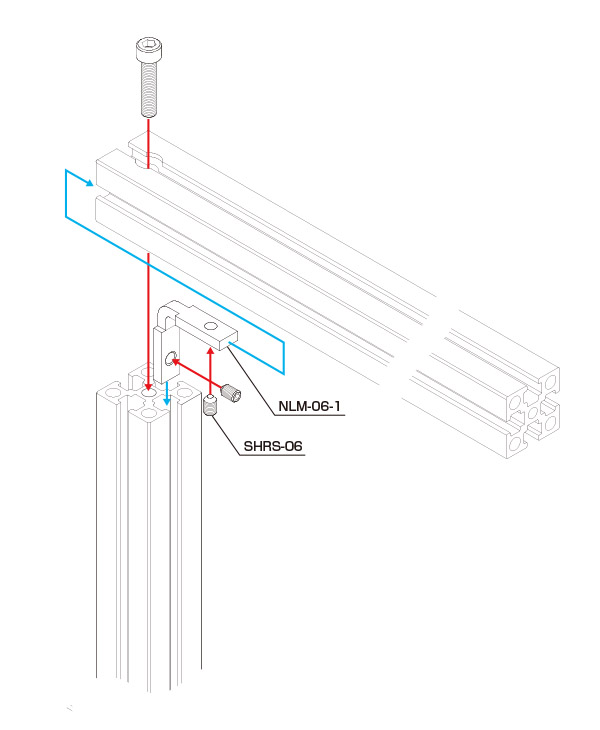

下図のように、フレームのコーナー内側にL型ナットを使用することで

フレームの回り止めが行えます。

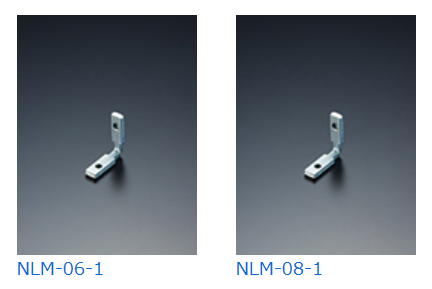

使用するL型ナットは、以下になります。

M6シリーズではNLM-06-1

M8シリーズではNLM-08-1

M4シリーズには対応品がありません<m(__)m>
