【Q&A vol.48】フレームの長さを延長したいのですが、2本のフレームをつなぐ方法はありますか?

公開日時:2017/03/22

【Q】フレームの長さを延長したいのですが、2本のフレームをつなぐ方法はありますか?




既存のアルミ架台で、一部のフレームを延長したいのですが、2本のフレームをつなぐ方法はありますか?



【A】長ナットやプレートブラケット、ジョイントブラケットなどを使用することで延長が可能です。




ご質問ありがとうございます。

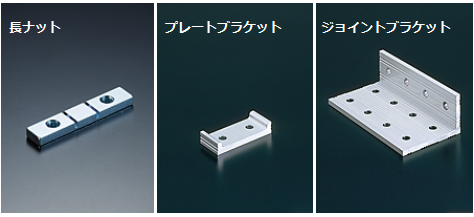

2本のフレームを軸方向につなぎ合わせるには、長ナットやプレートブラケット、ジョイントブラケットなどを使用することで延長が可能です。



ブラケット

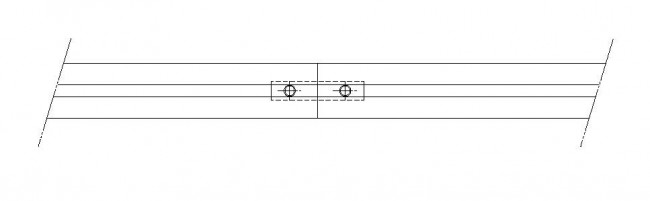

強度を必要しない場合は、長ナットを使用することで外形を変えずに延長が可能です。



NSL

少しの強度を必要とする場合は、プレートブラケットジョイントブラケット

使用することで延長できますが、外形に出っ張りが生じます。

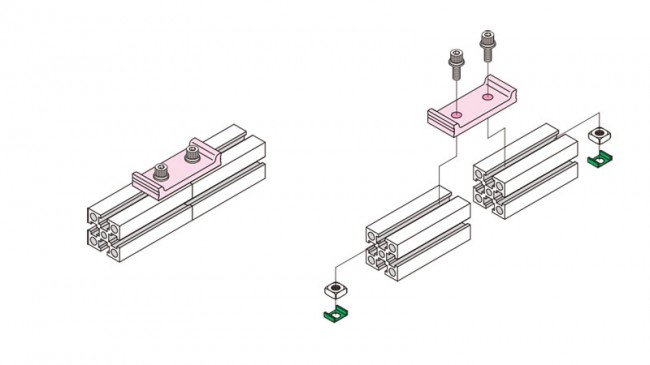

ABSP

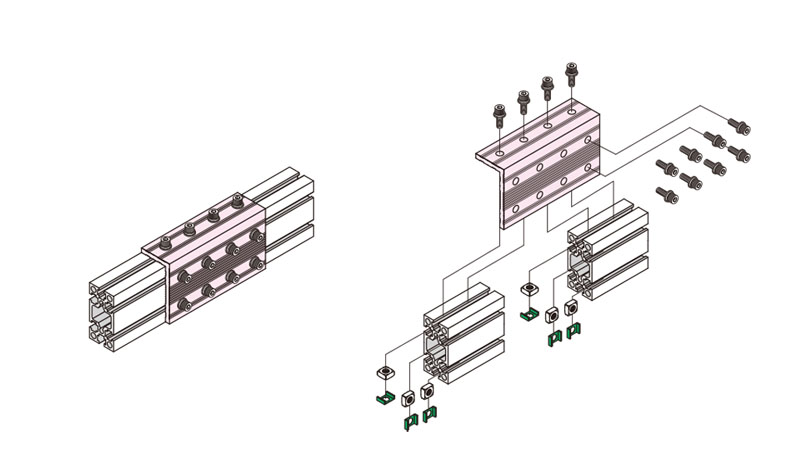

ABJL





2本のフレームをつなぐ場合は、延長するフレームの長さによって慎重に考える必要があります。

詳しい説明は【今月のまめ知識 第36回】アルミフレームのつなぎ方をご覧下さい。
