【Q】コーナー内側にうまくフレームを接続するには？！



扉を取り付けるために、コーナー内側にブラケットを取り付けることができません。

この場合、どのようにフレームを接続すればよいでしょうか？





【A】端面タップや座グリを追加工する事により、多種の接続方法が可能となります。



ご質問ありがとうございます。



アルファフレームは部材を追加工しないで接続できる、

コーナー内側でのブラケット接続を基本としていますが、

端面タップや座グリを追加工することにより多種の接続方法が可能となります。



コーナーブラケット連結

1. コーナージョイント（CJT，CJS）やキューブブラケット（ABC）で

1. 2方向、3方向の取付が容易に出来ます。

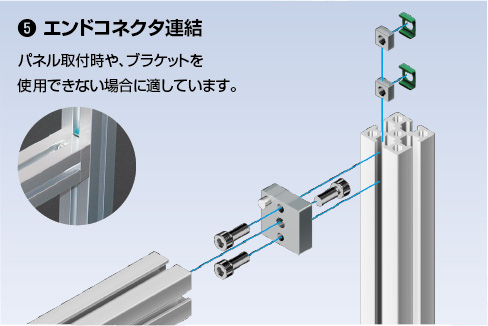

エンドコネクタ連結

1. エンドコネクタ（AE，AEC）により突起物のない接続が出来ます。

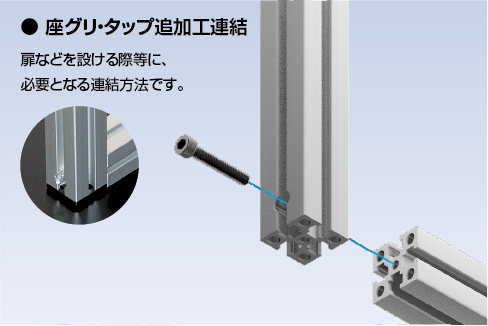

座グリ・タップ追加工連結

1. 座グリ、端面タップにより、フレーム同士を直接接続します。

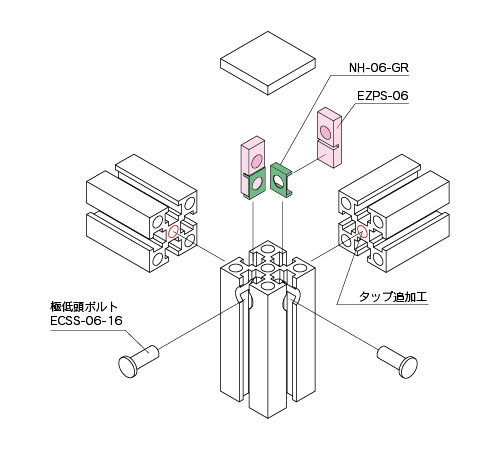

ホルダープレート連結

1. 同じ位置でクロスに座グリ加工したい場合は、ホルダープレート（EZPS）があります。

（M6,M8シリーズのみ）







用途に応じて選定して頂き、不明点や心配事がございましたら

お気軽にご相談ください。
